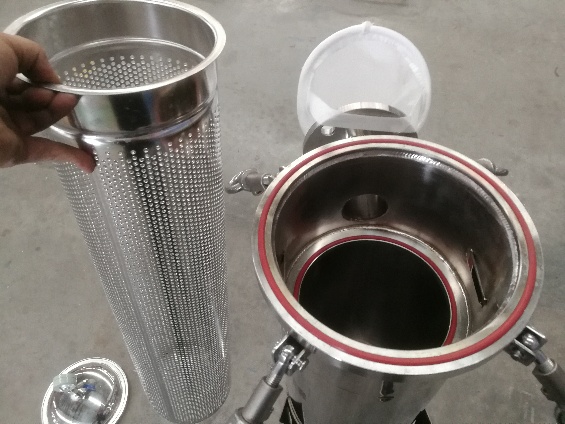

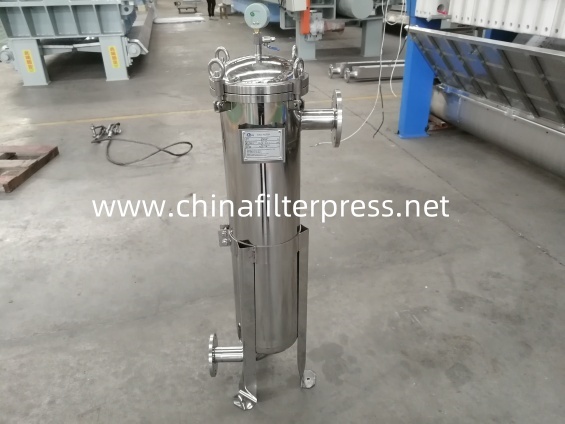

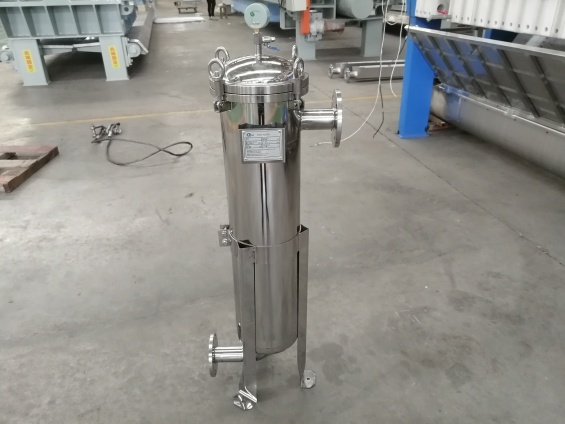

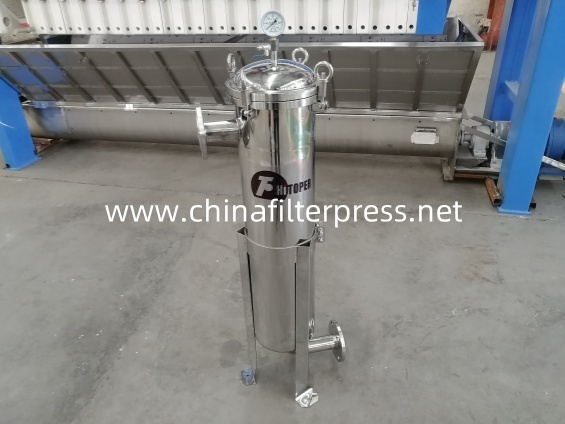

袋式过滤器一种结构新颖、体积小、操作简便灵活、节能、高效、密闭工作、适用性强的多用途过滤设备。其内部由金属网篮支撑滤袋,液体由入口流进,经滤袋过滤后从出口流出,杂质拦截在滤袋中,更换滤袋后可继续使用。 袋式过滤机分为:单袋式过滤机、多袋式过滤机和夹层型过滤机。
袋式过滤器一种结构新颖、体积小、操作简便灵活、节能、高效、密闭工作、适用性强的多用途过滤设备。其内部由金属网篮支撑滤袋,液体由入口流进,经滤袋过滤后从出口流出,杂质拦截在滤袋中,更换滤袋后可继续使用。 袋式过滤机分为:单袋式过滤机、多袋式过滤机和夹层型过滤机。 多袋式过滤机,适用于大流量过滤。从2装袋到24袋装,规格齐全,进出口法兰口径为φ50—450MM,单机最大流量90-1000m3/h。可提供快开设计,滤袋更换非常便捷。也适用于希望适用较长时间后方才更换滤袋的场合。 夹层型袋式过滤机为双层结构,夹层可以通蒸汽或导热油,以保持或是提高流体的温度,防止流体凝固,提高粘性液体的过滤速度,或满足下一道工序对温度的要求。

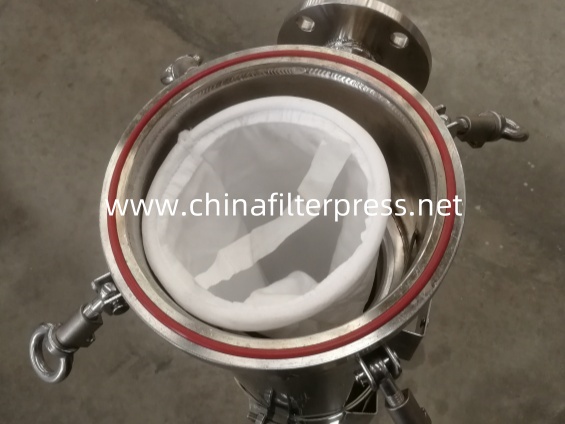

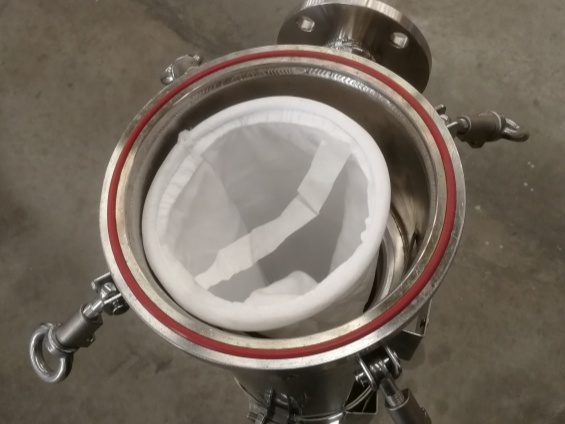

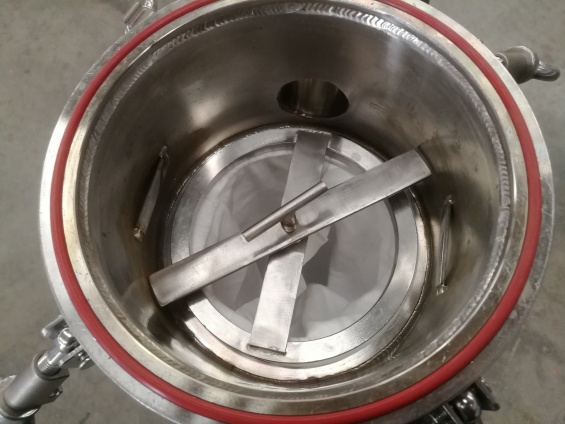

本机操作简单,使用时只需将所需要细度等级的滤袋安装在滤筒内,检查O型密封圈是否完好,然后旋紧滤筒盖环形螺栓,即可投入工作。 泵启动后,过滤机上压力表微微上升,初始压力约0.05MPa左右,随着使用时间的延长,缸内滤渣逐渐增多,当压力达到0.4MPa时,应停机打开筒盖,检查滤机袋留渣情况,可更换滤袋继续使用(滤袋通过清洗一般可重复使用)。过滤机压力一般调在0.1-0.3MPa比较合适,可通过回流管路或泵上回流阀来调节,过滤压力过高会损坏滤袋以及保护网,需格外注意。

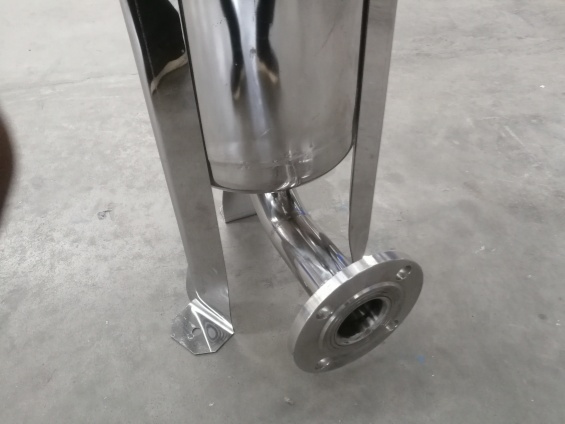

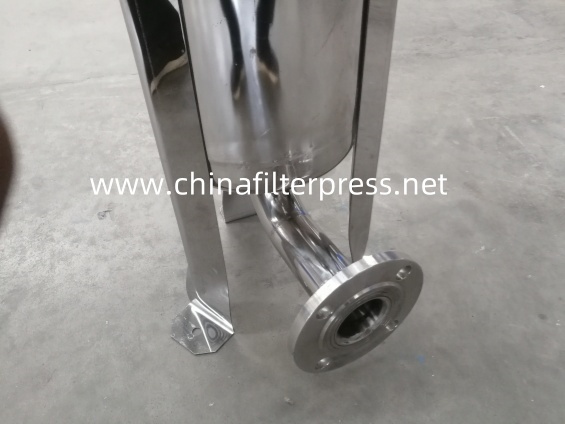

1.袋式过滤器所采取的过滤方法是侧进底出的方法,方便清洗。也可以采取侧进侧出的方法
2.材质:SUS304、SUS316L

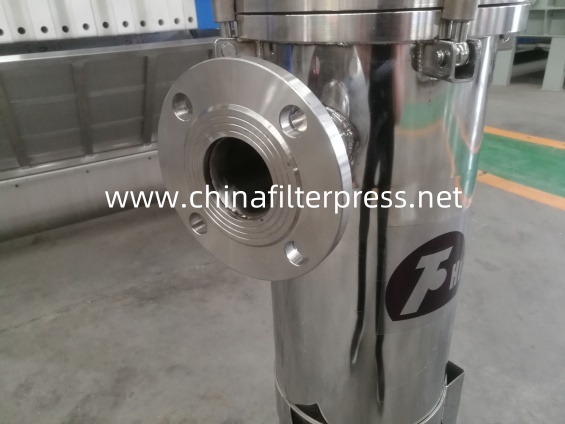

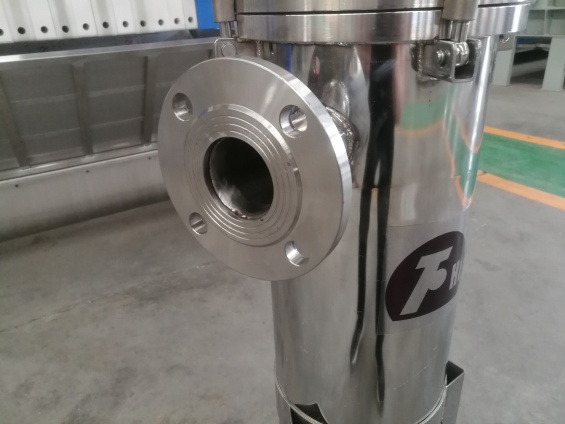

3.接口型式:法兰/ 快装等
4.密封材料:丁晴/硅胶/氟胶/三元乙丙密封圈
5.密封型式:O型密封圈
6.适用滤袋:1号滤袋、2号滤袋,4号滤袋
7.设计压力:12bar/160摄氏度
8.设计流量:10-40立方每小时
9.表面处理:喷砂或抛光
1.袋式过滤器处理量大、体积小,容污量大,过滤效率高
2.基于袋式过滤系统的工作原理和结构,更换滤袋时方便快捷,而且过滤机免清洗,省工省时,操作成本低
3.顶盖全面压封滤袋,滤袋侧漏机率小,有力的保证了过滤品质
4.袋式过滤器的结构设计是由四套摇锤式环首螺栓将顶盖和滤筒密封锁紧,可承载较大的工作压力,压损小,运行费用低,节能效果明显。
5.滤袋过滤精度不断提高,目前已达到0.5um
6.袋式过滤应用范围广,使用灵活,安装方式多样。
7.结构合理,过滤稳定、可靠
8.安装高度可调,适应具体应用场合空间要求
9.可与自清洗、膜过滤或其他的过滤系统配合使用,满足不同需要。
袋式过滤机可广泛应用于油漆、啤酒、植物油、医药、化学药品、石油产品、纺织化学品、感光化学品、电镀液、牛奶、矿泉水、热溶剂、乳胶、工业用水、糖水、树脂、油墨、工业废水、果汁、食用油、腊类等。
型号 | 过滤面积 (m2) |
最大流量 (m³/h) |
工作压力 (MPa) |
容积 (L) |
进出口连接方式 |
01# | 0.25 | 20 | 0.5 | 8 | Ф50 |
02# | 0.5 | 40 | 0.5 | 17 | Ф50 |
04# | 0.2 | 18 | 0.5 | 3.8 | Ф20 |
型号 | 滤袋尺寸编号 | 滤袋数量 | 过滤面积 (m2) |
进出口径 (mm) |
工作压力 (MPa) |
最大流量(粘度=1厘泊) (m³/h) |
DL-2P2S | 2 | 2 | 1 | φ50 | 0.5 | 70 |
DL-3P2S | 2 | 3 | 1.5 | φ50 | 0.5 | 100 |
DL-4P2S | 2 | 4 | 2 | φ100 | 0.5 | 150 |
DL-5P2S | 2 | 5 | 2.5 | φ150 | 0.5 | 175 |
DL-6P2S | 2 | 6 | 3 | φ200 | 0.5 | 210 |
DL-7P2S | 2 | 7 | 3.5 | φ200 | 0.5 | 245 |
DL-8P2S | 2 | 8 | 4 | φ250 | 0.5 | 280 |
DL-10P2S | 2 | 10 | 5 | φ250 | 0.5 | 350 |
DL-14P2S | 2 | 14 | 7 | φ300 | 0.5 | 490 |
DL-16P2S | 2 | 16 | 8 | φ300 | 0.5 | 560 |
DL-18P2S | 2 | 18 | 9 | φ350 | 0.5 | 630 |
DL-20P2S | 2 | 20 | 10 | φ350 | 0.5 | 700 |
DL-22P2S | 2 | 22 | 11 | φ350 | 0.5 | 770 |
DL-24P2S | 2 | 24 | 12 | φ350 | 0.5 | 840 |
