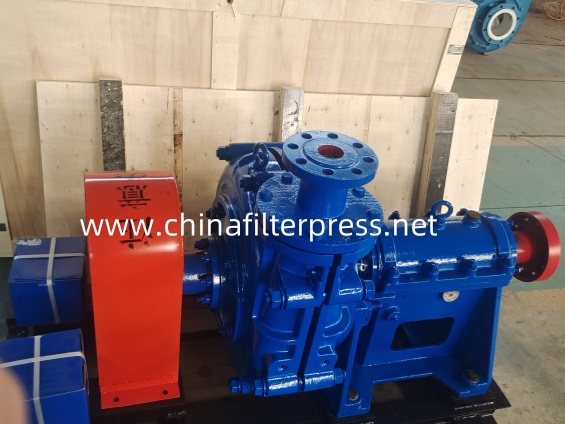

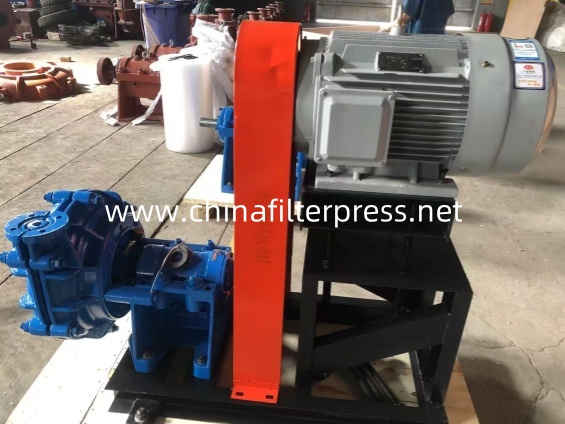

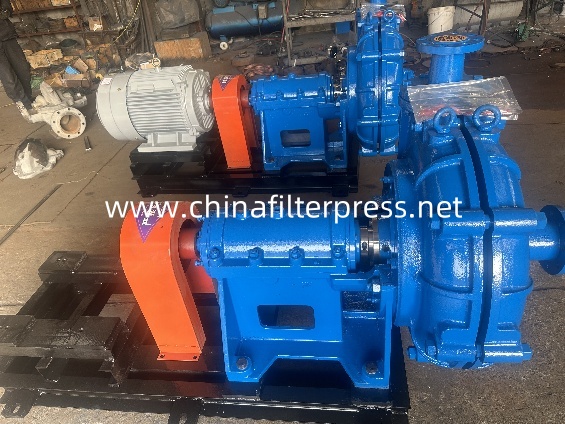

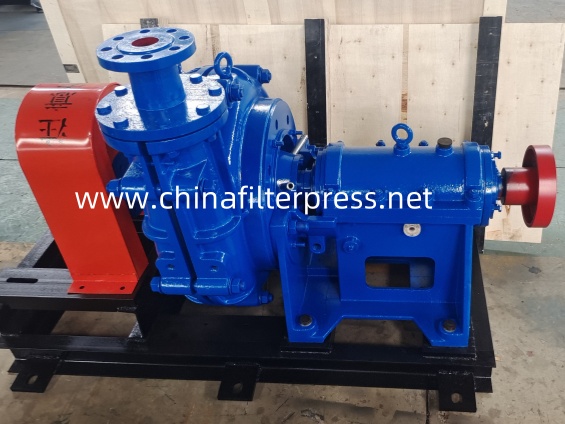

渣浆泵

ZJ 系列渣浆泵是一款重型高性能离心泵,专为处理工业应用中的磨蚀性和腐蚀性渣浆而设计,主要用于输送含固体颗粒的流体,广泛应用于矿业、石油、化工、环保等领域。它以出色的耐磨性、高扬程和长距离输送渣浆的能力而闻名。。

渣浆泵概述:

ZJ 系列渣浆泵是一款重型高性能离心泵,专为处理工业应用中的磨蚀性和腐蚀性渣浆而设计,主要用于输送含固体颗粒的流体,广泛应用于矿业、石油、化工、环保等领域。

它以出色的耐磨性、高扬程和长距离输送渣浆的能力而闻名。

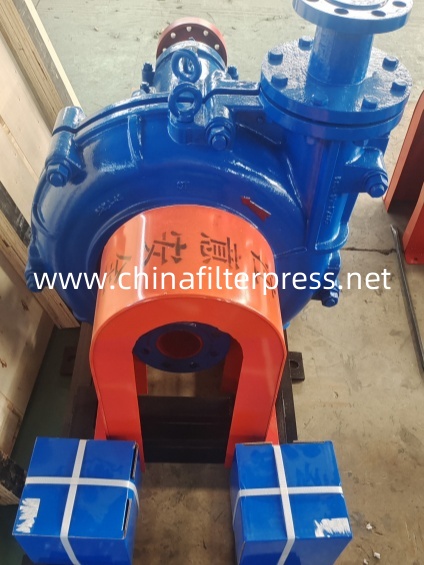

Filter press feeding pump

渣浆泵工作原理:

渣浆泵的设计原理是基于旋转叶片的离心力,将液体和固体颗粒分离,并将液体推向前进。 在离心力的作用下,液体从叶轮中心被抛向外缘并获得能量,以高速离开叶轮外缘进入蜗形泵壳。在蜗形泵壳中,液体由于流道的逐渐扩大而减速,又将部分动能转变为静压能,最后以较高的压力流入排出管道,送至需要场所。液体由叶轮中心流向外缘时,在叶轮中心形成了一定的真空,由于贮槽液面上方的压力大于泵入口处的压力,液体便被连续压入叶轮中。

渣浆泵产品结构和特点:

该系列渣浆泵在水力设计、结构设计等方面有创新,过流部件采用了抗磨蚀的高铬耐磨合金制造,具有效率高、节能、使用寿命长、重量轻、结构合理、运行可靠、振动小、噪音低、维修方便等显著特点。 泵体采用双泵壳结构,方便更换过流部件,根据压力需要外泵壳采用球磨铸铁、内壳采用高铬抗磨折扣口铸铁或铸钢。 密封形式:ZJ系列渣浆泵可以采用副叶轮加填料组合式密封和机械密封两种轴封形式。泵的出口位置可根据需要按45度间隔,旋转八个不同的角度安装使用。
1. 高效:渣浆泵的设计使其在输送含有固体颗粒的液体时能够保持高效率,减少了能源消耗。
2. 耐磨:渣浆泵的叶片和壳体采用耐磨材料制造,具有较长的使用寿命。
3. 通用:渣浆泵的设计使其能够适应各种不同的工作环境和需求,可以广泛应用于各种工业领域。
4. 可靠:渣浆泵的设计简单,部件较少,因此具有较高的可靠性。
5. 环保:渣浆泵可以有效地将废渣和废水进行处理,有助于环保。
6.抗腐蚀能力强。

渣浆泵用途及应用:

ZJ型渣浆泵作为压滤机进料泵的一种,可广泛用于矿山、电力、冶金、煤炭、建材及石油等行业领域。

ZJ系列渣浆泵技术参数 :



型号 允许最大辅助电机功率(Kw) 清水性能 最大处理颗粒直径
(mm)
泵重量
(Kg)
流量
(m3/h)
扬程
(m)
转速
(r/min)
最大效率
(%)
汽蚀余量(NPSH)
(m)
350ZJ-I-F100 560 526-2339 14.9-62.8 300-590 77.6 4.4 96 5465
350ZJ-I-C104 560 1335-3300.6 36.6-66.9 490-590 77.6 7.3 180 5465
350ZJ-I-C100 710 834-3502 11.1-60.0 300-593 73 7.4 160 7120
350ZJ-I-A85 710 1025-3741 12.3-62.3 400-742 77.2 10.5 100 5461
350ZJ-I-A80 630 837-3575 8.4-56.4 400-742 75.7 10.5 92.8 4920
300ZJ-I-A100 450 464-1826 15.3-65.2 300-590 81.1 3 88 5265
300ZJ-I-A95 400 441-1735 13.8-58.8 300-590 78.1 3 88 5220
300ZJ-I-A90 560 505-1844 21.2-79.9 400-730 82.8 3.9 85 5005
300ZJ-I-C90 400 604-2392 10.9-50.9 300-590 78.6 3.6 160 6290
300ZJ-I-A85 450 477-1742 18.9-71.3 400-730 79.8 3.8 85 4965
300ZJ-I-A70 630 635-2333 16.0-76.8 490-980 80.4 3.9 92 3560
300ZJ-I-A65 500 589-2166 13.8-66.2 490-980 77.4 3.7 92 3531
300ZJ-I-A56 250 395-1568 9.7-46.0 490-980 80.9 3.5 96 3030
250ZJ-I-A103 560 402-1573 29.7-110.5 400-730 74.5 2.8 69 5085
250ZJ-I-A96 560 403-1466 25.4-93.7 400-730 77.8 3.5 69 5035
250ZJ-I-A90 450 378-1374 22.3-82.4 400-730 73.8 3.4 69 4980
250ZJ-I-A85 800 376-1504 30.1-128.7 490-980 76.5 3.5 76 4530
250ZJ-I-A83 800 367-1469 28.7-122.7 490-980 75.5 3.5 76 4514
250ZJ-I-A80 710 354-1416 26.7-114.0 490-980 73.5 3.4 76 4490
250ZJ-I-C80 450 451-1790 7.4-38.3 300-592 75.1 3.3 144 5203
250ZJ-I-A78 630 415-1796 21.1-102.5 490-980 71.5 3.2 76 4474
250ZJ-I-A75 560 300-1480 20.8-97.5 490-980 77.5 3 72 3480
250ZJ-I-A73 500 292-1441 19.7-92.4 490-980 76.5 3 72 3466
250ZJ-I-A70 450 280-1381 18.1-84.9 490-980 74.5 2.9 72 3446
250ZJ-I-A68 450 272-1342 17.1-80.1 490-980 73.5 2.7 72 3432
250ZJ-I-A65 315 299-1249 15.4-71.0 490-980 76.9 3 72 3020
250ZJ-I-A63 315 290-1211 14.4-66.7 490-980 75.9 3 72 3008
250ZJ-I-A60 280 276-1153 13.1-60.5 490-980 73.9 2.8 72 2991
200ZJ-I-A85 560 221-907 32.0-133.7 490-980 70.5 2.8 54 4110
200ZJ-I-A75 355 225-900 22.8-102.9 490-980 74.1 3 56 3070
200ZJ-I-A73 355 219-876 21.6-97.5 490-980 73.1 3 56 3056
200ZJ-I-A70 315 205-976 19.4-86.41 490-980 75.6 2.8 56 2465
200ZJ-I-A68 315 199-948 8.3-81.5 490-980 74.6 2.8 56 2453
200ZJ-I-A65 250 235-950 16.4-72.0 490-980 79.6 2.5 62 2323
200ZJ-I-A63 250 228-921 15.4-67.6 490-980 78.6 2.5 62 2311
200ZJ-I-A60 185 218-870 13.9-62.0 490-980 83.5 2.5 62 2223
200ZJ-I-A58 185 211-841 13.0-57.9 490-980 82.5 2.5 62 2214
200ZJG-I-B45 132 85-538 10.5-72.9 700-1480 68 10.7 28 1531
150ZJ-I-A71 220 142-552 21.8-93.8 490-980 69.8 2.4 48 2263
150ZJ-I-A70 185 93-401 20.2-91.2 490-980 62.3 2 37 2245
150ZJ-I-A65 200 150-600 17.4-75.7 490-980 70.8 2.5 48 2223
150ZJ-I-A63 185 146-582 16.3-71.1 490-980 69.8 2.5 48 2211
150ZJ-I-A60 160 135-550 14.7-63.5 490-980 75.9 2.5 48 2203
150ZJ-I-A58 132 131-532 13.7-59.3 490-980 74.9 2.5 48 2033
150ZJ-I-C58 160 134-596 12.8-61.0 490-980 69.1 2 75 2063
150ZJ-I-A57 110 95-427 13.2-56.3 490-980 67.8 1.8 32 2023
150ZJ-I-A55 110 124-504 12.3-53.4 490-980 72.9 2.3 48 2019
150ZJ-I-A50 75 115-460 9.5-43.1 490-980 76.8 2.5 48 1735 (1648)
150ZJ-I-A48 75 111-442 8.7-39.7 490-980 75.8 2.5 48 1728 (1641)
150ZJG-I-B45 110 105-458 10.9-72.5 700-1480 65.4 7.3 25.6 1576 (1433)
150ZJ-I-C42 132 142-550 12.1-62.8 700-1480 77.1 2.2 69 1605 (1518)
100ZJ-I-A50 160 85-360 20.5-100.2 700-1480 69.6 2.5 34 1475 (1388)
100ZJ-I-A46 132 79-331 17.3-84.8 700-1480 67.6 2.3 34 1461 (1374)
100ZJ-I-A42 90 66-275 14.7-70.8 700-1480 71 2.5 35 1075 (1021)
100ZJ-I-A39 75 61-255 12.6-61.0 700-1480 39 2.4 35 1064 (1010)
100ZJ-I-B42 90 83-365 12.7-66.8 700-1480 71.6 2.5 40 1085 (1031)
100ZJG-I-B42 75 45-205 9.7 700-1480 63.2 1.8 18 1080 (990)
100ZJ-I-A36 55 61-245 49.5 700-1480 71.6 2 32 1010 (956)
100ZJ-I-A33 45 56-225 8.2-41.6 700-1480 69.6 1.8 32 1003 (949)
80ZJ-I-A52 160 51-242 22.1-109.8 700-1480 56.3 2.1 21 1465 (1378)
80ZJ-I-A42 75 61-204 14.4-70.4 700-1480 66.7 2.5 24 1053 (963)
80ZJ-I-A39 55 57-189 12.4-60.7 700-1480 64.7 2.4 24 1042 (952)
80ZJ-I-A36 45 46-190 9.6-51.4 700-1480 67.7 2.5 24 980 (926)
80ZJ-I-A33 37 43-174 8.0-43.2 700-1480 65.7 2.3 24 973 (919)
65ZJ-I-A30 15 23-79 7.4-34.8 700-1460 63.5 2 19 504 (512)
65ZJ-I-A27 11 20-71 6.0-28.2 700-1460 61.5 1.8 19 500 (508)
50ZJ-I-A50 90 27-111 22.3-110.7 700-1480 45.1 3 13 1378
50ZJ-I-A46 55 23-94 17.9-85.8 700-1480 44.7 1.4 14 1082 (992)
50ZJ-I-A33 18.5 12-54 7.7-42.5 700-1480 42.1 2.9 13 537 (545)
40ZJ-I-A19 15 8.0-34.9 12.8-57.1 1430-2930 58.8 1.3 11 173
40ZJ-I-A17 7.5 4.5-23.4 9.1-44.6 1400-2900 52.4 2.5 11 121 (127)
