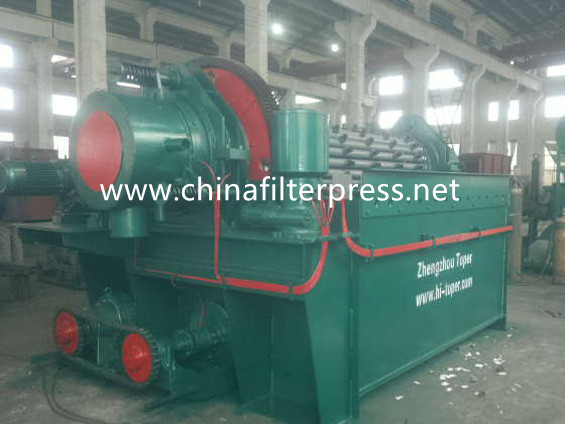

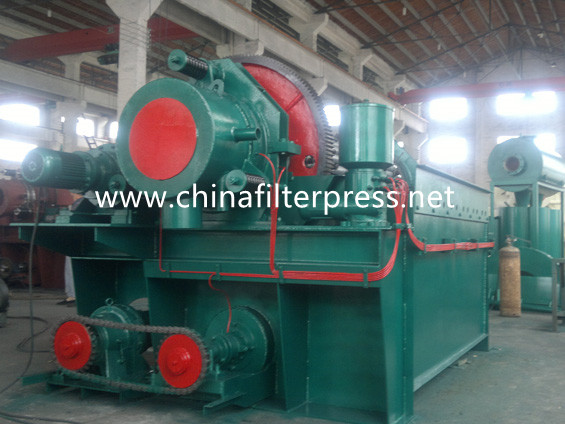

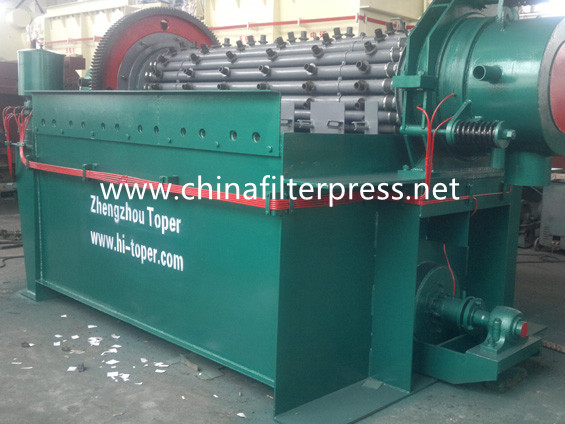

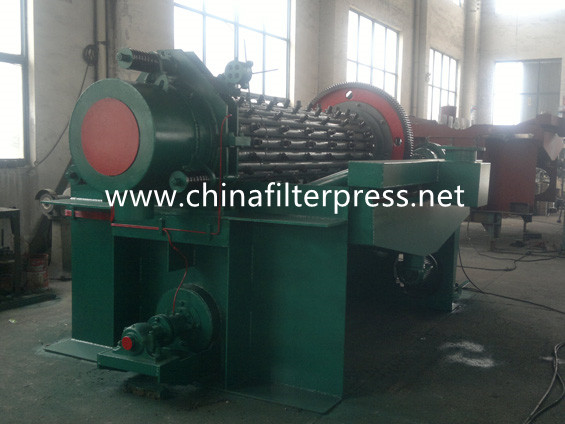

真空盘式过滤机

ZPG系列真空盘式过滤机具有滤饼水分低、过滤系数高、占地面积小、能耗低等共同优点，同时经过实际应用表明该产品技术和性能指标已达到国内同类产品的先进水平。针对金属矿物密度大、沉降速度快，滤液中含有固体颗粒对滤液管冲击强度大的特点，在整体性能和各部件之间的可比性之间进行优化设计，保证金属矿物在固液分离中获得良好的脱水指标。经实践证明，该产品技术和性能已达到或超过了国际同类产品的先进水平。

+86-371-63758707 +86-371-86081678

发送邮件在线咨询

下载

真空盘式过滤机概述：

工作原理：

工作时，过滤盘在浆槽内作圆周运动，借助真空泵产生的压力差，将颗粒吸附在盘布上，形成一定厚度的滤饼，滤液穿过滤饼、滤饼由中心轴排出，滤饼在刮刀和风机的压力作用下落下，落入卸料滤饼槽中。

特点：

1、我们设计的新型滤扇克服了现有滤扇使用中的一些缺陷，具有脱水孔分布均匀、开孔率合理、强度高（滤扇材质为高强度工程塑料）、使用寿命长（平均寿命提高1~1.5倍），滤布使用寿命长等特点，而且滤扇有效面积大，提高了过滤器的处理能力。

2、滤液管结构优化设计，彻底避免了原法兰连接处因橡胶老化而引起的泄漏。

3、搅拌轴端部采用国内首创的“三元橡胶、永磁、水封”柔性密封方式，有效防止了矿浆的泄漏。

4、采用特制耐磨硼铸铁摩擦片，密封效果好。

5、滤液管采用高强度耐磨陶瓷内衬钢管，使用寿命提高5倍以上。

6、采用十个弧形小压板逐级相互夹紧，使筛扇压在一个平面内，减少了维修人员更换滤扇或滤布的工作量，大大减轻了维修人员的劳动强度。

7、根据物料浓度、流量调节无级变速（交流或变频器调速电机），达到理想的工作效果。

8、油泵多点自动润滑，确保设备正常运行。

应用：

本机专为铁精矿、银矿、有色金属精矿脱水而设计，也适用于洗煤、非金属矿、化工、环保等。

技术参数 :

规格型号			ZPG10-2	ZPG15-3	ZPG20-4	ZPG25-5	ZPG30-6	ZPG35-7	ZPG40-8	ZPG60-5	ZPG72-6	ZPG120-10
过滤面积(m2)			10	15	20	25	30	35	40	60	72	120
滤盘数量(pcs)			2	3	4	5	6	7	8	5	6	10
处理能力(t/h·m2)			0.7-1.0
滤饼厚度(mm)			>=10
滤饼含水率(%)			<=10
过滤盘	直径(mm)		2000							3100
	转速(r/min)		0.3-1.2
	电机	转速(r/min)	Adjustable
		功率(Kw)	3
搅拌器	转速(r/min)		80-110
	电机	转速(r/min)	80-110
		功率(Kw)	3
槽体容积(m3)			0.86	1.38	1.85	2.29	2.72	3.1	3.59	9.8	11	14.5
外形尺寸 LWH (mm)			245028202665	284028202665	323028202665	362028202665	401028202665	450228202665	489228202665	475042053740	525042053740	717542053740
